Erweiterte Grenzen für große Schweißdurchmesser

Eine Schweißtechnologie für große
Schweißdurchmesser ist entwickelt

Neue Antriebstechnologien und angepasst
Konstruktionen erfordern größere Durchmesser

Bei Anwendungen mit Elektromotoren
entstehen hohe Drehmomenten für hochfeste
Werkstoffe verwendet werden

Schweißen von großen Durchmessern

Schweißtechnik mit der homogensten
Schweißstromverteilung

Schweißtechnik mit der homogensten
Schweißstromverteilung



Schweißanwendungen die die Möglichkeiten eines Portalrahmens
überschreiten werden mit einem TRIPOD realisiert. Es wird eine
sehr homogene Schweißstromverteilung erzeugt.

Schweißanwendungen die die Möglichkeiten eines Portalrahmens überschreiten

werden mit einem TRIPOD realisiert.

Es wird eine sehr homogene
Schweißstromverteilung erzeugt.

CD TRIPOD

3 Transformatoren
Schweißenergiebereich 160 – 240 KJoule





CD TRIPOD

3 Transformatoren
Schweißenergiebereich 160 – 240 KJoule



Simuliertes Magnetfeld

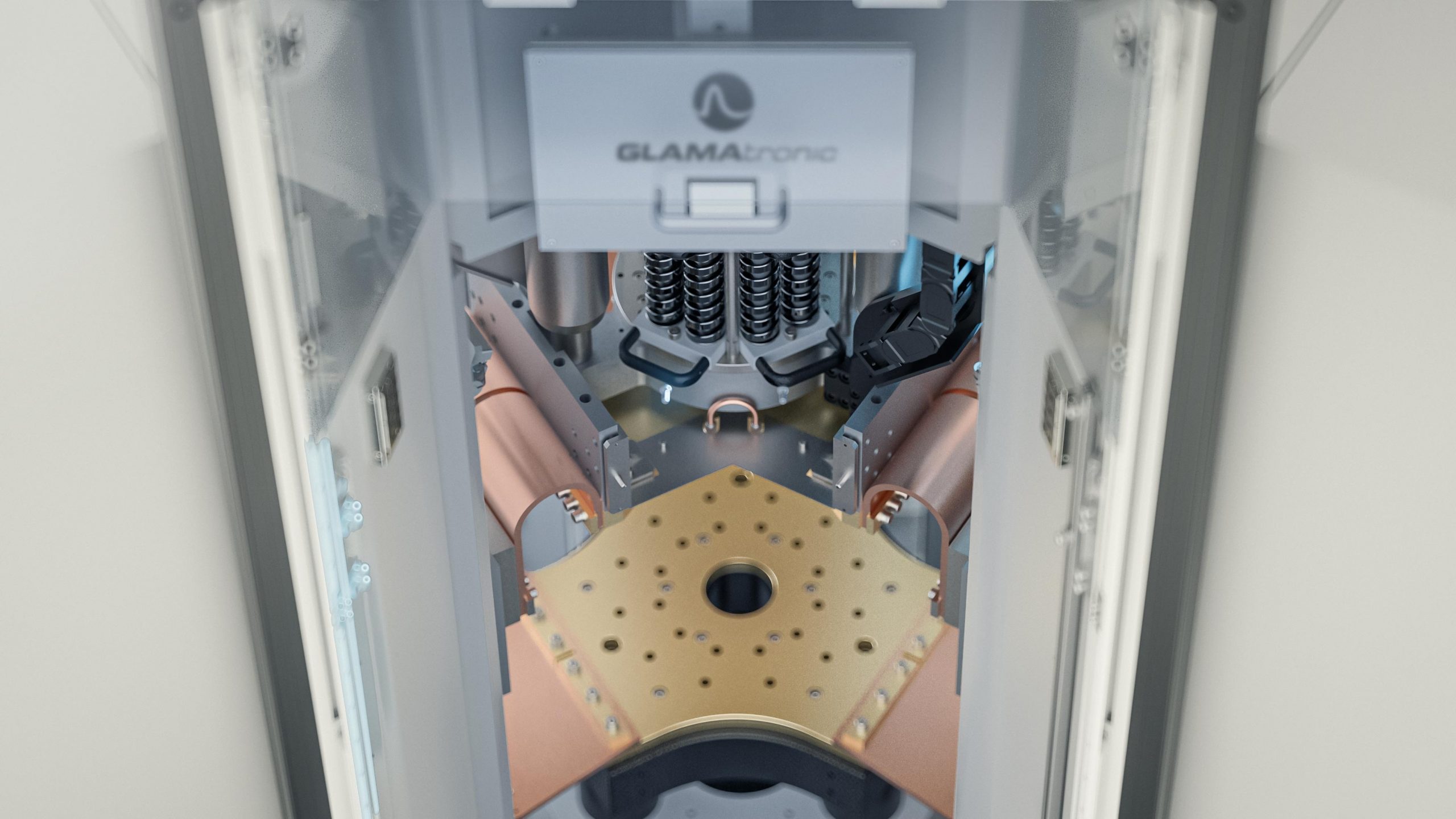

TRIPOD Schweißmaschine
Schweißdurchmesser bis 275 mm

Simuliertes Magnetfeld
Portal Schweißmaschine
Schweißdurchmesser bis 190 mm

Simuliertes Magnetfeld
TRIPOD Schweißmaschine
Schweißdurchmesser bis 275 mm

Simuliertes Magnetfeld
Portal Schweißmaschine
Schweißdurchmesser bis 190 mm

Phänomene beim Schweißen
großer Durchmesser

• Homogenes Magnetfeld

– Homogene Schweißdichteverteilung
– Konstante Schweißnaht Breite
– Konstanke Schweißanbindung

Technische Daten
GKS-TRIPOD

• Schweißenergie bis 240 kJ
• Schweißstrom bis 1.500 kA
• Schweißdurchmesser bis 275 mm

Weitere Neu-
entwicklungen …

Schweißen mit Hochenergieimpuls flexibel gemacht

>> more information
